SparkFun Qwiic Speaker Kit

SparkFun Qwiic Speaker Kit

Súprava reproduktorov SparkFun Qwiic Speaker Kit vám poskytuje presne to, čo potrebujete, aby ste mohli začať so stereo zvukom prostredníctvom jednoduchého rozhrania Qwiic! V tejto súprave nájdete dva tenké reproduktory, všetky prepojovacie káble (vrátane napájania a Qwiic), nástenný adaptér, ako aj zosilňovač reproduktorov SparkFun Qwiic a RedBoard Artemis Nano. Vďaka súprave s podporou Qwiic nie je potrebné ani spájkovanie!

Reproduktorový zosilňovač SparkFun Qwiic je vybavený stereo zosilňovačom zvuku triedy D bez filtrov Texas Instruments TPA2016D2. To, čo odlišuje tento audio zosilňovač od ostatných, je to, že obsahuje ovládanie hlasitosti (t.j. zosilnenie), kompresiu dynamického rozsahu (DRC), automatické riadenie zosilnenia (AGC), zapnutie/vypnutie zosilňovača a jeho možnosť konfigurácie pomocou softvéru cez I2C. Jeho efektívna prevádzka triedy D tiež znamená nízke teplo a dlhú výdrž batérie pri napájaní 4Ω reproduktorov s výkonom až 2,8 W v stereo a 8Ω reproduktorov s výkonom až 1,7 W v stereu. To je o niečo väčší výkon ako mono zosilňovač (TPA2005D1) alebo stereo zosilňovač Noisy Cricket (LM4853). Neotrasie štadiónom, ale poskytne dostatok hlasitosti pre vaše audio projekty.

Spolu s reproduktorovým zosilňovačom získate RedBoard Artemis Nano ako váš mikrokontrolér Arduino. RedBoard Artemis Nano je minimálna, ale mimoriadne praktická implementácia modulu Artemis. Ľahká doska s hrúbkou 0,8 mm, s nabíjaním LiPo batérie na palube a konektorom Qwiic, túto dosku možno ľahko implementovať do veľmi malých projektov. Dvojitý rad uzemňovacích pripojení uľahčuje pridanie množstva tlačidiel, LED diód a čohokoľvek, čo vyžaduje vlastné pripojenie GND. Zároveň je doska kompatibilná s doskou, ak spájkujete vnútorné rady kolíkov.

Na tomto odkaze môžete začať svoj projekt

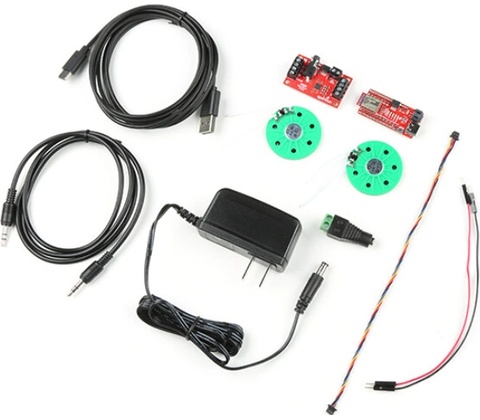

Balenie obsahuje:

• 1x SparkFun Qwiic Speaker Amp
• 1x SparkFun RedBoard Artemis Nano
• 2x Thin Speakers - 0.5W
• 1x DC Barrel Jack Adapter - Female
• 1x Audio Cable TRS - 1m
• 1x Wall Adapter Power Supply - 5VDC, 2A (Barrel Jack)
• 1x Reversible USB A to USB C Cable - 2m
• 1x Flexible Qwiic Cable - 200mm
• 1x Jumper Wires Premium 6in. M/M - 2 Pack (Red and Black)

Dokumentácia:

SparkFun Qwiic Speaker Amp

• Schematic
• Eagle Files
• Board Dimension
• Hookup Guide
• Datasheet (TPA2016D2)
• Qwiic Information Page
• Arduino Library
• GitHub Hardware Repo

SparkFun RedBoard Artemis Nano

• Schematic
• Eagle Files
• Apollo3 Datasheet
• Hookup Guide
• Artemis Integration Guide
• Designing with the SparkFun Artemis
• Artemis Development with Arduino
• Arduino Core
• Artemis Info Page
• Artemis Forums
• GitHub Hardware Repo
