SparkFun OpenLog Data Collector with Machinechat - Base Kit

SparkFun OpenLog Data Collector with Machinechat - Base Kit

Základná verzia súpravy SparkFun OpenLog Data Collector Kit so službou Machinechat predstavuje jednoduchý spôsob, ako organizovať a zobrazovať údaje pomocou OpenLog Artemis a JEDI One. SparkFun OpenLog Artemis (bez IMU) je záznamník údajov s otvoreným zdrojom, ktorý je predprogramovaný na automatické zaznamenávanie údajov GPS / GNSS, sériových údajov a rôznych údajov o tlaku, vlhkosti a vzdialenosti, ako aj možnosť rozšírenia na ľubovoľný počet našich Qwiic. senzory. Vďaka tomu je ideálny na zber údajov a na zobrazenie týchto údajov bude JEDI One od Machinechatu vaším najlepším priateľom!

JEDI One od Machinechatu poskytuje jednoducho použiteľné, prispôsobiteľné, jednorazové riešenie dashboardu pre zhromažďovanie, transformáciu, vizualizáciu a vytváranie prehľadov z internetu vecí. Vstavané servery HTTP a TCP vám umožňujú začať zbierať údaje zo senzorov a zariadení v priebehu niekoľkých minút a vlastné zásuvné moduly vám umožňujú zbierať údaje z prakticky akéhokoľvek senzora alebo zariadenia. Okrem toho plne integrovaný a samostatný MQTT broker uľahčuje integráciu akéhokoľvek zariadenia alebo snímača založeného na MQTT. Nie je potrebné nastavovať samostatného brokera alebo používať Azure alebo AWS pre MQTT. Stačí nakonfigurovať a ísť!

Jednoducho pripojte kompatibilné zariadenie s podporou Qwiic, zapnite OpenLog Artemis a všetky prichádzajúce sériové dáta sa automaticky zaznamenajú do log súboru s prenosovou rýchlosťou až 500 000 bps, podporované! OLA má na okraji dosky k dispozícii aj štyri kanály ADC. Napätia až do 2 V je možné zaznamenávať so 14-bitovou presnosťou až do 1900 Hz pre jeden kanál a 1000 Hz zaznamenávať všetky štyri kanály. Okrem toho sme na základe spätnej väzby od používateľov pridali zabudovaný RTC, takže všetky údaje môžu byť označené časovou pečiatkou.

OpenLog Artemis je vysoko konfigurovateľný cez ľahko použiteľné sériové rozhranie. Jednoducho zapojte kábel USB-C a otvorte terminál rýchlosťou 115 200 bps. Výstup protokolovania sa automaticky streamuje do terminálu aj na microSD. Stlačením ľubovoľného klávesu sa otvorí konfiguračné menu.

V tejto súprave nájdete OpenLog Artemis (bez IMU), jedinečnú licenciu JEDI One a prepojovacie káble. Ďalšie snímače je potrebné dokúpiť samostatne.

Poznámka: Verzia OpenLog Artemis zahrnutá v tejto súprave má odstránený snímač ICM-20948 IMU. Tento IC je čoraz ťažšie nájsť. Táto verzia stále podporuje automatickú detekciu a protokolovanie viac ako tuctu senzorov a prijímačov GNSS.

Na tomto odkaze môžete začať svoj projekt

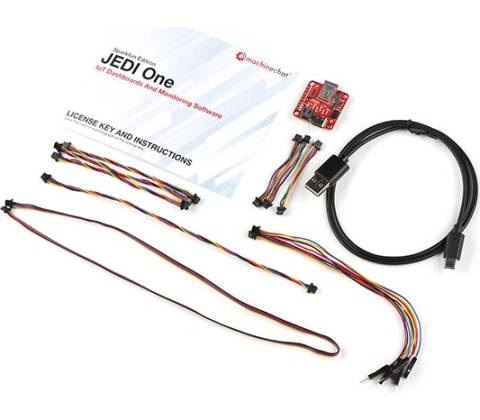

Obsah balenia:

• 1x SparkFun OpenLog Artemis (without IMU)
• 1x Machinechat Software License Card - JEDI One
• 1x SparkFun Qwiic Cable Kit
• 1x Reversible USB A to C Cable - 0.8m

Dokumentácia:

SparkFun OpenLog Artemis (without IMU):

• Schematic
• Eagle Files
• Hookup Guide
• Board Dimensions
• Apollo3 Datasheet (Apollo3)
• Artemis Integration Guide
• Designing with the SparkFun Artemis
• Artemis Development with Arduino
• Arduino Core
• Artemis Forums
• Artemis Info Page
• Qwiic Info Page
• CH340E USB Drivers
• Artemis Firmware Uploader GUI

Latest default firmware: v2.2

• Geophone Logger firmware for logging seismic activity
• GNSS Logger for advanced data logging with the uBlox F9 and M9 GNSS modules including support for RAWX and RELPOSNED
• GitHub Hardware Repo

Machinechat:

• Jedi One Download Page
• Release Notes for all JEDI products v3.1
• Setting up the SparkFun OpenLog serial data collector
• Adding Controls to Data Dashboards
• Build a Universal Sensor Hub
